Inspección mediante RPA
Viaducto de Albentosa
Saber más

Proceso

Las fases para la ejecución de la inspección son:

Diseño

Se analizan los datos de la infraestructura facilitados por el Cliente y la legalidad del vuelo. Se elabora el Estudio Aeronáutico de Seguridad, el Plan Operacional de Vuelo y la Metodología Operativa .

Vuelos

Se realizan de acuerdo al Plan Operacional de Vuelo y metodología operativa establecida, respetando las medidas de seguridad y aspectos legales. El equipo está formado por 2 drones y 3 Pilotos certificados.

Post-producción

Se recopila, analiza y clasifica todo el material multimedia obtenido durante los vuelos. Se realiza la edición de los archivos multimedia y se entregan al Cliente los resultados de la inspección en diversos formatos.

Nomenclatura

Es la codificación asignada a un elemento para su identificación.

El código se basa en una secuencia de caracteres alfanuméricos de acuerdo a los parámetros establecidos en la metodología operativa y basados en los datos facilitados por el Cliente. Algunos campos son obligatorios(*) y otros opcionales.

Viaducto* Elemento* Cara Número Calzada* Margen
ALBENTOSA: AL PILA: P NORTE: N [1-N] DERECHA: CD DERECHO: MD
ESTRIBO: E ESTE: E IZQUIERDA: CI IZQUIERDO: MI
TABLERO: TB SUR: S
VISTA GENERAL: VG OESTE: W

Ejemplos

Nomenclatura Descripción
ALP05CD Albentosa - Pila - nº5 - Calzada derecha
ALP09CI Albentosa - Pila - nº9 - Calzada izquierda
ALTBCDMD Albentosa - Tablero - Calzada derecha - Margen derecho

Nomenclatura

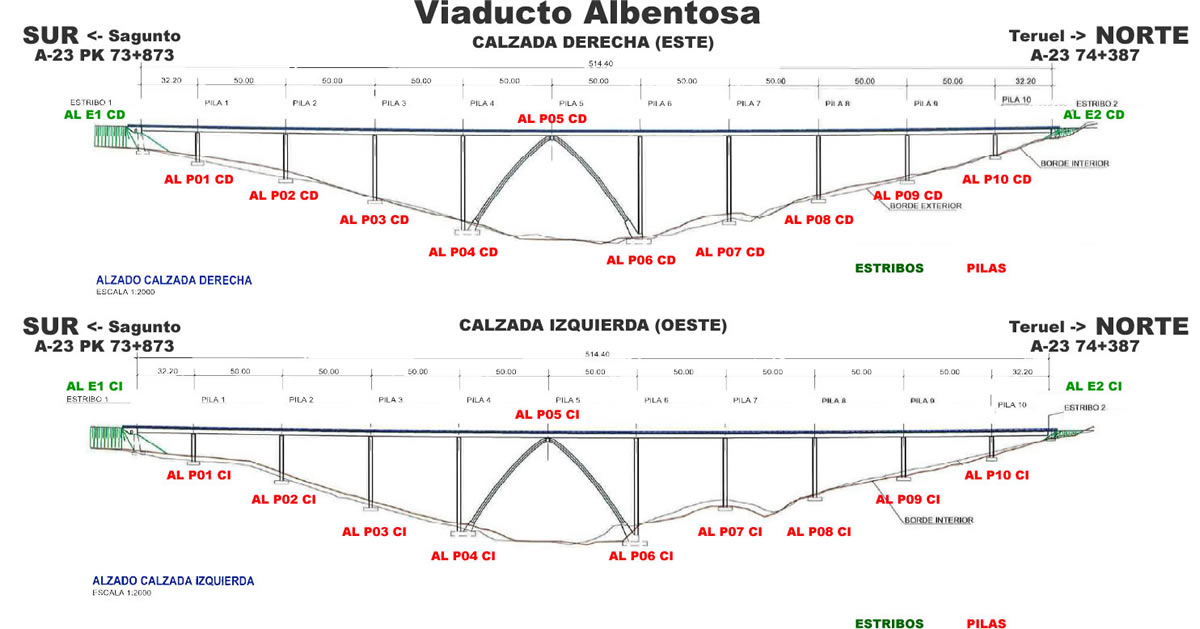

Alzados

Nomenclatura

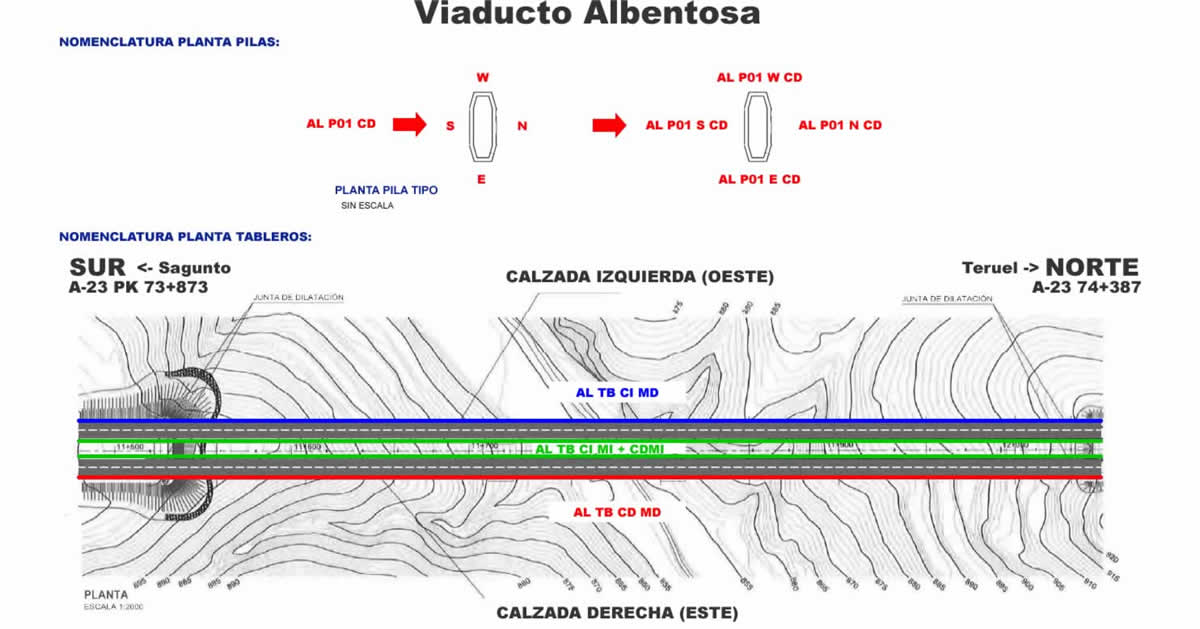

Plantas

Mapa

En el siguiente mapa se muestran marcadores de los elementos con información y archivo multimedia asociado sobre una vista satélite del viaducto. Hay un menú desplegable a la izquierda para configurar la visualizacion de capas.
